在食品加工行业中，高频率辣椒酥油炸机以其高效、自动化的特点，成为生产香辣酥等特色零食的核心设备。它不仅能够实现精准的油温控制和均匀搅拌，还能大幅提升生产效率和产品一致性。本文将通过高清大图展示设备的关键结构，并详解其电气系统的常见故障与修理要点，为操作与维护人员提供实用参考。
一、设备高清结构图解

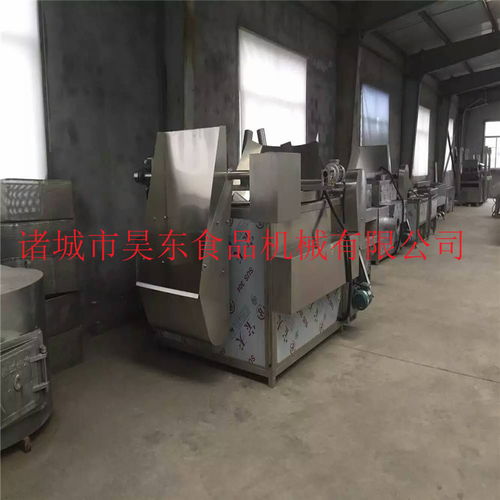

从高清大图可见，一台典型的高频率自动搅拌香辣酥油炸机主要由以下几个部分构成：
- 油炸仓与加热系统：通常采用不锈钢材质，内置高功率电热管或电磁加热装置，配合高精度温控器，确保油温在设定范围内（如160-180°C）稳定。高清特写能清晰显示加热元件的布局与隔热层设计。
- 自动搅拌系统：核心是位于油仓内的搅拌桨，由变频电机驱动，可实现多段速调节。高清图片能展示搅拌桨的立体形状及其在油中的工作状态，确保辣椒等原料受热均匀，避免粘连或焦糊。
- 高频率提升与沥油装置：通过电机带动提升篮，实现炸制后的产品快速脱离热油并沥油。大图可清晰显示提升轨道、链条传动及沥油网板的结构。
- 电气控制柜：这是设备的“大脑”。高清内部图能显示PLC控制器、变频器、接触器、断路器和温度控制器等关键电气元件的布局与接线。面板通常配有触摸屏，用于设置温度、时间、搅拌速度等参数。
二、核心电气系统与常见故障修理
设备的稳定运行高度依赖其电气系统。以下结合高清图示，列出常见电气故障及修理步骤：
故障1：加热系统不工作或温度失控
可能原因：电热管烧毁、温度传感器（热电偶）损坏、固态继电器或接触器故障、温控器参数设置错误或本身失灵。
修理步骤：
1. 断电并确认放电后，用万用表检测电热管电阻，阻值无穷大则需更换。
- 检查温度传感器连接是否松动，测量其输出信号是否随温度变化。
- 检查控制加热的继电器或接触器，在指令下发时触点是否正常吸合。
- 核对并校准温控器参数，必要时更换。
故障2：搅拌电机不转或异响
可能原因：变频器故障（参数错误、过载报警）、电机本身损坏（轴承磨损、线圈短路）、机械传动部分卡死。
修理步骤：
1. 查看变频器面板报警代码，根据说明书复位或调整参数（如加速时间、电流限值）。
- 断开电机与变频器连接，手动转动搅拌轴检查是否灵活。
- 用兆欧表检测电机绝缘电阻，用万用表测量线圈三相电阻是否平衡。
- 检查减速箱或联轴器是否缺油或损坏。
故障3：提升装置失灵
可能原因：提升电机故障、限位开关损坏或移位、控制继电器问题。
修理步骤：
1. 检查上下限位开关是否被油污覆盖或物理位置偏移，测试其通断状态。
- 检查控制提升电机的接触器或中间继电器动作是否正常。
- 直接测试提升电机（在安全前提下）是否能够正常运行。
故障4：触摸屏无响应或参数丢失
可能原因：电源模块故障、屏幕本身损坏、PLC通讯故障。
修理步骤：
1. 检查控制柜内为PLC和触摸屏供电的24V DC电源是否正常。
- 重新插拔触摸屏与PLC的通讯线（如RS485线）。
- 如有备份，重新下载PLC和触摸屏程序。
三、安全维护建议
- 日常维护：每日停机后务必彻底清洁，防止油渣积聚影响加热和引发火灾。定期检查所有电气接线端子是否紧固。
- 定期保养：每月检查加热管表面结垢情况，清理或更换；为链条、轴承等运动部件加注高温润滑油。每季度由专业电工检查主回路绝缘、接地电阻及保护装置有效性。
- 安全第一：任何修理工作必须在完全断电并挂牌上锁的情况下进行。对于复杂的电气故障，建议联系设备制造商或专业维修人员。操作和维护人员需接受充分培训，理解设备原理和应急程序。
通过高清大图结合详细的电气分析，操作者可以更直观地理解高频率辣椒酥油炸机的构造，并能针对常见故障进行初步判断与处理，从而保障生产线的连续稳定运行，确保生产出高品质、香脆可口的香辣酥产品。
